Профессиональная замена северного моста в ноутбуке Dell: восстановление системной логики в Минске
Северный мост — это ключевой связующий узел материнской платы, отвечающий за взаимодействие центрального процессора с оперативной памятью и графическим контроллером. Несмотря на интеграцию многих функций северного моста в кристалл CPU, в огромном парке надежных ноутбуков Dell этот компонент остается дискретным BGA-чипом, подверженным колоссальным температурным нагрузкам. Перегрев, вызванный высыханием термопасты или засорением системы охлаждения, приводит к нарушению внутренней структуры чипа или деградации паяных соединений. Эксплуатация устройства с неисправным мостом невозможна: ноутбук превращается в «кирпич» или работает крайне нестабильно. Замена северного моста — это сложнейшая высокотехнологичная операция, требующая промышленного оборудования и ювелирной точности инженера. В нашем сервисном центре в Минске мы возвращаем к жизни материнские платы Dell, проводя замену чипов по заводским стандартам.
Признаки выхода из строя северного моста
Поскольку северный мост координирует работу основных вычислительных узлов, его поломка парализует ключевые функции ноутбука. Основные признаки, указывающие на необходимость замены чипа:
- Ноутбук включается, но нет изображения: Индикаторы горят, слышен шум кулера, но экран остается черным.
- Циклическая перезагрузка: Устройство уходит в ребут сразу после появления логотипа Dell или до инициализации BIOS.
- Ошибки оперативной памяти: Ноутбук выдает звуковые сигналы или световую индикацию, указывающую на проблему с ОЗУ, хотя сами планки памяти исправны.
- Проблемы с видеосистемой: Появление артефактов, полос на экране или «вылет» драйвера видеокарты при нагрузке.
- Отказ периферии: В некоторых архитектурах сбои северного моста приводят к тому, что ноутбук перестает «видеть» жесткий диск или дискретную видеокарту.
- «Белый экран» или зависание: Система намертво замирает при попытке запуска ресурсоемких приложений.
Процесс замены BGA-чипа «глазами мастера»
Замена северного моста — это вершина ремонтного искусства. В Минске лишь немногие сервисные центры обладают необходимым оборудованием для корректного выполнения этой процедуры. Вот как это происходит в нашей лаборатории:
| Этап 1: Глубокая диагностика и подготовка | Работа начинается на антистатическом коврике. Первичная задача — убедиться, что виноват именно северный мост. Мастер использует мультиметр и осциллограф для проверки питающих напряжений и обмена данными по шинам. Если диагностический прогрев кристалла временно возвращает ноутбук к жизни — диагноз подтвержден. Перед демонтажем обязательно отключаются все источники питания, извлекается батарейка CMOS и снимаются все хрупкие шлейфы. |
| Этап 2: Подготовка платы к пайке | Материнская плата Dell очищается от пыли, старого термоинтерфейса и наклеек. Чтобы избежать повреждения соседних компонентов, они экранируются каптоновым скотчем или алюминиевой фольгой. Особое внимание уделяется подбору ревизии нового чипа: северные мосты Dell часто имеют специфические маркировки, и установка несовместимой версии приведет к конфликту на уровне микрокода BIOS. |
| Этап 3: Демонтаж на ИК-паяльной станции | Плата устанавливается на профессиональную инфракрасную паяльную станцию. Процесс демонтажа идет по строгому термопрофилю: нижний подогрев равномерно прогревает всю плату до 150°C, чтобы избежать деформации текстолита, а верхний излучатель локально доводит температуру в зоне чипа до точки плавления припоя. Когда припой переходит в жидкую фазу, мастер вакуумным захватом снимает старый мост. |

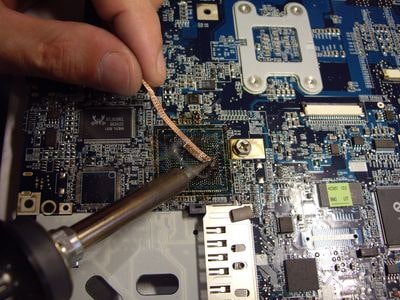

| Этап 4: Подготовка посадочного места и монтаж | Площадка на материнской плате очищается от остатков старого безсвинцового припоя с помощью медной оплетки и активного флюса. Новый чип, уже имеющий нанесенные шарики припоя, позиционируется под микроскопом с точностью до микрона. Затем запускается цикл пайки. Контроль качества осуществляется визуально по «усадке» чипа и с помощью инспекционных зеркал. |
| Этап 5: Финальные испытания | После постепенного охлаждения ноутбук собирается. Мастер обязательно обновляет термопасту на всех чипах. Проводятся длительные стресс-тесты, проверяется стабильность работы шин данных и температурный режим под нагрузкой. |
Особенности замены мостов в ноутбуках Dell
Бренд Dell имеет свои инженерные нюансы, которые мы учитываем при ремонте:
- Многослойный текстолит: Платы Dell очень плотные и теплоемкие. Они требуют длительного и равномерного прогрева, иначе велик риск «поднятия» дорожек при снятии чипа.
- Привязка к BIOS: После замены северного моста иногда требуется чистка ME-региона в прошивке BIOS, чтобы ноутбук корректно стартовал и не выключался через 30 минут работы.
- Компаунд: В некоторых моделях Dell края чипа залиты жестким полимером (компаундом). Его необходимо крайне аккуратно удалять под микроскопом перед пайкой, чтобы не оторвать контактные площадки с мясом.
Условия сервисного центра ХАЙТЕКСЕРВИС
Мы обеспечиваем прозрачность и честность в каждом заказе:
- Диагностика — 0 руб. При условии выполнения ремонта в нашем сервисе. Мы точно определим, виновата ли прошивка или требуется сложный ремонт цепей питания.
- Отказ от ремонта: Если после диагностики вы решите не производить работы, стоимость услуги составит 35 руб. за трудозатраты инженера.
Часто задаваемые вопросы
Почему северный мост выходит из строя?
Основная причина — перегрев. Из-за скопившейся пыли чип работает при температурах 85–95°C, что со временем разрушает хрупкие соединения между кристаллом и его подложкой. Также причиной может стать скачок напряжения по USB или статический разряд.
Чем замена отличается от «прогрева»?
Прогрев — это временная мера, помогающая в диагностике. Он восстанавливает контакт на срок от недели до месяца. Замена подразумевает установку абсолютно нового исправного компонента, что дает ноутбуку еще несколько лет стабильной работы.
Даете ли вы гарантию на такой сложный ремонт?
Да, мы предоставляем официальную гарантию на выполненные работы по пайке BGA. Мы уверены в своем оборудовании и соблюдении технологического процесса.
Можно ли заменить северный мост на более мощный?
Нет, архитектура материнской платы жестко привязана к конкретной модели системной логики. Замена возможна только на идентичный чип или его одобренный производителем аналог.
Сколько времени занимает ремонт?
С учетом сложности процесса, подготовки платы и обязательного 24-часового тестирования, ремонт занимает от 2 до 5 рабочих дней при наличии запчасти.
